Остеотом - хирургический инструмент для контролируемой работы с костной тканью. В стоматологической имплантологии остеотомы применяют при формировании и расширении имплантационного ложа, конденсации мягкой кости, увеличении ширины альвеолярного гребня и проведении закрытого синус-лифтинга. Конкретная функция зависит от формы, диаметра и конструкции рабочей части инструмента.
В отличие от вращающихся инструментов, которые преимущественно удаляют костную ткань при препарировании, остеотом позволяет смещать, уплотнять или расширять её. При этом не существует одного универсального остеотома для всех клинических ситуаций: для конденсации, работы с костным материалом, доступа к дистальным отделам и контроля глубины используются инструменты разной конструкции.
Содержание
1.Что такое остеотом и для чего он нужен2.Из чего состоит стоматологический остеотом
3.Какие бывают остеотомы
4.Как работает остеотом
5.Применение остеотомов при имплантации
6.Расширение узкого альвеолярного гребня
7.Остеотомы для закрытого синус-лифтинга
8.Как выбрать остеотом для конкретной задачи
9.Чем остеотом отличается от долота и костного экспандера
10.Преимущества и ограничения остеотомной техники
11.Возможные осложнения и безопасность
12.Обработка и стерилизация
13.Краткая таблица выбора
14.Часто задаваемые вопросы
Что такое стоматологический остеотом и для чего он нужен
Стоматологический остеотом - это ручной хирургический инструмент, с помощью которого врач воздействует на костную ткань без традиционного фрезерования либо в сочетании с ним. В современной имплантологии наиболее распространены инструменты, предназначенные для компрессии и расширения кости.
Основные задачи остеотомов:
- конденсация губчатой костной ткани;
- расширение подготовленного имплантационного ложа;
- последовательное увеличение диаметра ложа;
- расширение узкого альвеолярного гребня;
- контролируемая работа в области дна верхнечелюстного синуса;
- проведение транскрестального, или закрытого, синус-лифтинга;
- внесение и продвижение костнопластического материала - для некоторых конструкций.
Классическая остеотомная техника в имплантологии получила широкое распространение после работ Robert B. Summers. В ней использовались конические остеотомы увеличивающегося диаметра, позволяющие не просто удалять кость из будущего ложа имплантата, а латерально смещать и уплотнять её. Позднее эта концепция стала применяться и при транскрестальном поднятии дна верхнечелюстного синуса.
Остеотом и остеотомия - это не одно и то же
Термины похожи, но означают разные понятия.Остеотом - хирургический инструмент.
Остеотомия - хирургическая операция или этап вмешательства, при котором выполняется рассечение кости.
При этом слово «остеотом» используется для разных по конструкции костных инструментов. Поэтому при выборе важно ориентироваться не только на название, но прежде всего на форму рабочей части и предусмотренный производителем способ применения.
Из чего состоит стоматологический остеотом
Конструкция инструмента кажется простой, но отдельные элементы напрямую влияют на удобство и безопасность работы.
Рабочая часть
Это основной функциональный элемент остеотома. Она различается по:
-
диаметру;
-
длине;
-
конусности;
-
форме окончания;
-
наличию градуировки;
-
типу изгиба.
В имплантологии используются, в частности, вогнутые и выпуклые окончания. У некоторых моделей рабочая часть имеет цилиндрическую форму, у других диаметр постепенно увеличивается.
На остеотомах для контролируемого погружения может присутствовать шкала глубины. Например, у отдельных инструментов HLW в ассортименте «Вилана Дент» нанесена градуировка от 6 до 16 мм.
Стержень
Стержень может располагаться по прямой оси либо иметь изгиб. Изогнутая, в том числе штыковидная, конструкция улучшает доступ к боковым отделам челюсти, где прямой инструмент может ограничивать обзор или создавать неудобное положение руки.У некоторых остеотомов используется двойной штыковидный изгиб именно для работы в труднодоступных участках полости рта.
Рукоятка
Рукоятка должна позволять стабильно удерживать инструмент и контролировать его ось. Для моделей, рассчитанных на использование с хирургическим молотком, особенно важны устойчивость хвата и достаточная площадь ударной поверхности.Ограничитель глубины
Механический ограничитель, или стоппер, помогает предотвратить введение инструмента глубже заданного уровня. Он особенно полезен при операциях, где критичен контроль расстояния до анатомических структур.При этом ограничитель не заменяет предоперационное планирование, контроль направления остеотома и понимание реальной анатомии участка.
Какие бывают остеотомы
Единой классификации, полностью охватывающей все системы остеотомов, нет. Для практической работы удобнее разделять инструменты по форме, рабочему окончанию, диаметру и способу контроля глубины.
Прямые и изогнутые остеотомы
Прямые остеотомы удобны там, где хирург может расположить инструмент по необходимой оси без ограничения обзора и доступа.Изогнутые и штыковидные остеотомы позволяют изменить положение рукоятки относительно рабочей части. Это особенно актуально при работе в боковых отделах верхней и нижней челюсти.
Выбирать конструкцию следует не по принципу «какая лучше», а по клиническому доступу: рабочая часть должна вводиться по запланированной оси без вынужденного изменения траектории из-за положения рукоятки.

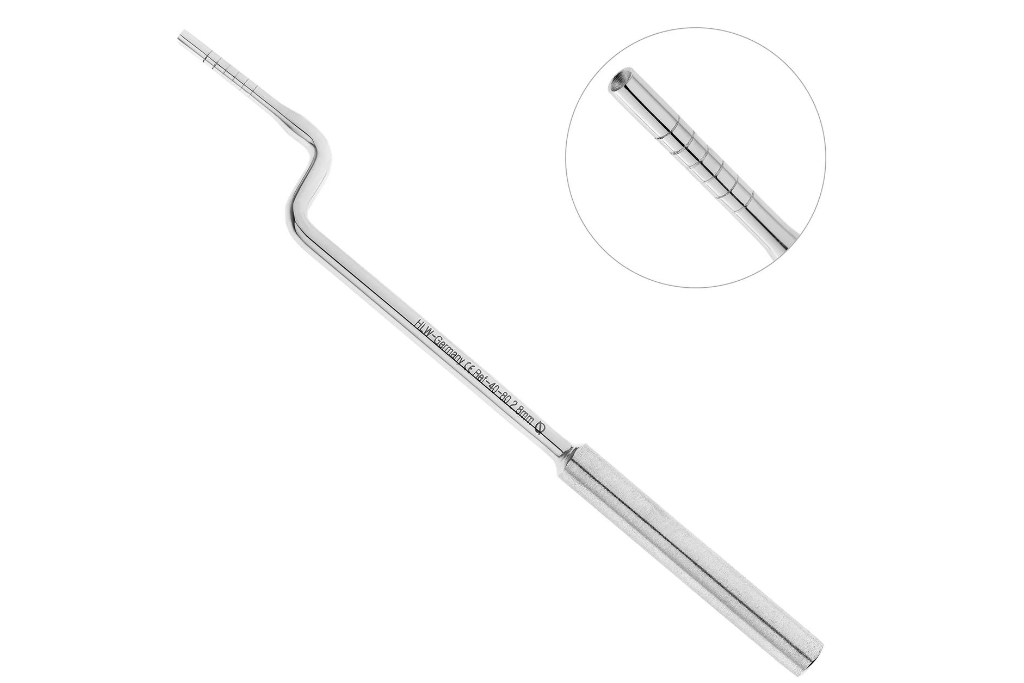

Вогнутые остеотомы
Вогнутый остеотом имеет чашеобразное углубление на конце рабочей части. Такая форма может использоваться для работы с костнопластическим материалом и его продвижения в направлении дна синуса.
Например, представленные у «Вилана Дент» вогнутые остеотомы HLW предназначены для конденсации мягкой костной ткани и закрытого синус-лифтинга, а цилиндрическая рабочая часть с вогнутым окончанием позволяет вносить костный материал через сформированный доступ.

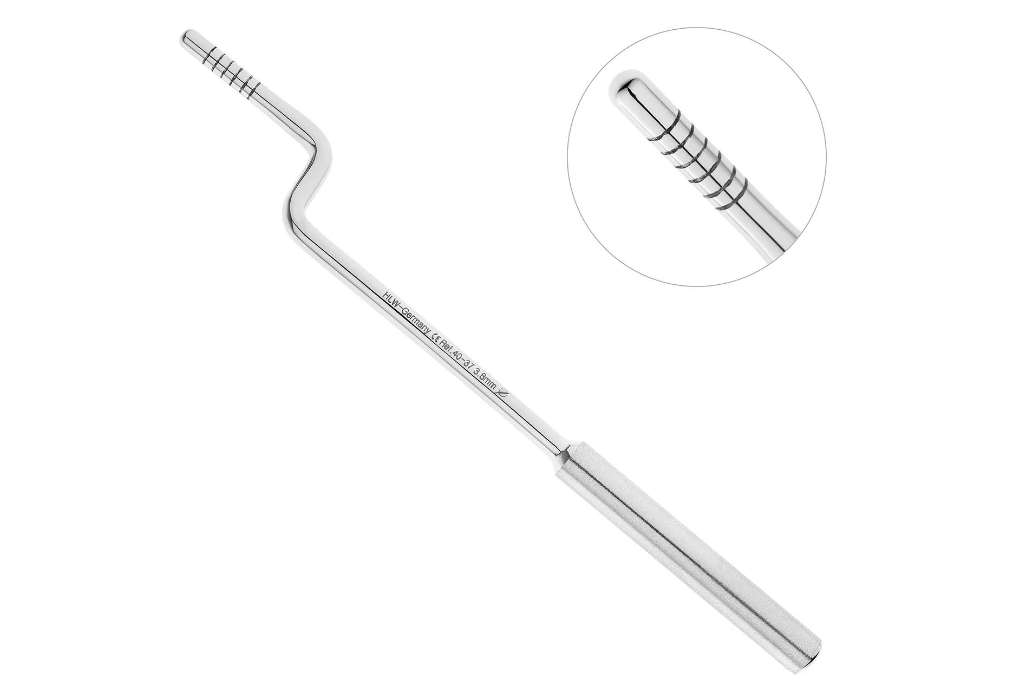

Выпуклые остеотомы
У выпуклого остеотома окончание имеет округлую, сферическую форму. Такие инструменты также применяют для конденсации мягкой кости и в протоколах закрытого синус-лифтинга.
Сферическое окончание отдельных моделей предназначено для контролируемой работы в области дна верхнечелюстного синуса. При выборе нужно учитывать конкретную систему инструмента и рекомендованный производителем протокол.
| Вид рабочей части | Особенности | Типичные задачи |
|---|---|---|
| Вогнутая | Чашеобразное окончание | Конденсация кости, работа с костнопластическим материалом, закрытый синус-лифтинг |
| Выпуклая | Сферическое округлое окончание | Конденсация мягкой кости, контролируемая работа в области дна синуса |
| Коническая | Диаметр постепенно увеличивается | Формирование и последовательное расширение имплантационного ложа |
Конкретное назначение всегда необходимо сверять с инструкцией производителя: одинаковое внешнее описание инструмента не гарантирует одинаковый хирургический протокол.

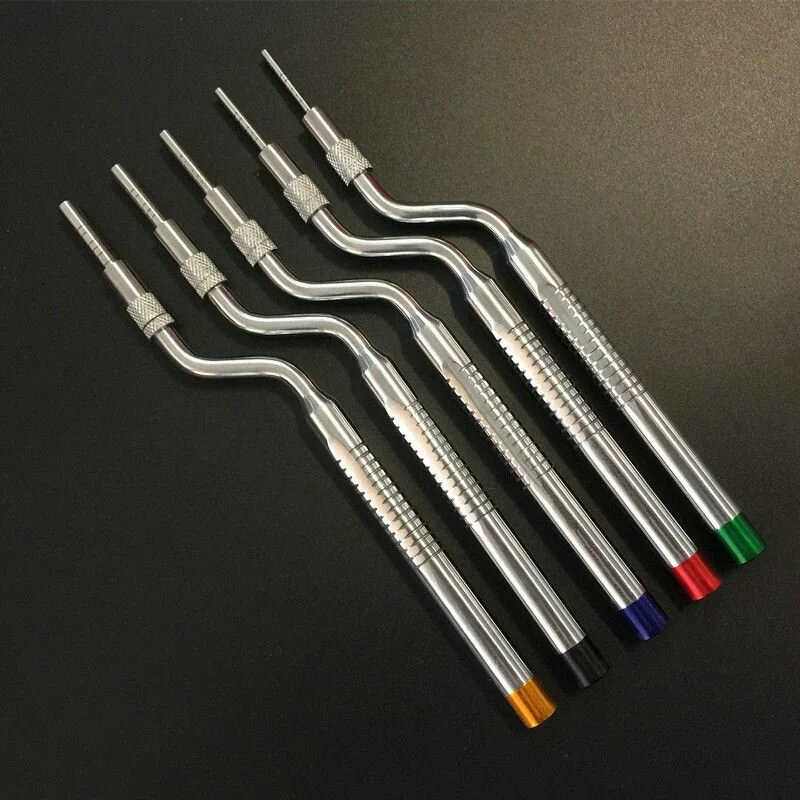

Остеотомы с ограничителем и без него
Ограничитель добавляет механический контроль глубины. Это особенно удобно, когда протокол предусматривает работу на заранее рассчитанном расстоянии.Модели без стоппера могут иметь лазерную или механическую градуировку рабочей части. Она помогает врачу отслеживать глубину, но требует постоянного визуального контроля.
Остеотомы разных диаметров
Диаметр рабочей части - один из ключевых параметровПри последовательном расширении имплантационного ложа используются инструменты увеличивающегося размера. Кость при этом не просто удаляется, а постепенно смещается в латеральном направлении и уплотняется.
Не существует универсальной последовательности диаметров для всех операций. Она зависит от:
-
диаметра планируемого имплантата;
-
плотности и объёма кости;
-
толщины кортикальной пластинки;
-
формы конкретной системы остеотомов;
-
предварительной подготовки ложа;
-
хирургического протокола производителя.
Поэтому переносить последовательность работы с одной системой инструментов на другую без проверки некорректно.
Как работает остеотом
Основной принцип имплантологического остеотома - механическое смещение и компрессия костной ткани вокруг формируемого ложа.
При постепенном введении инструмента костные структуры смещаются латерально. Если последовательно переходить к большему диаметру, пространство для имплантата увеличивается, а окружающая губчатая кость подвергается компрессии.Именно этим остеотомная подготовка принципиально отличается от обычного сверления: фреза удаляет часть кости, тогда как конденсирующий остеотом стремится максимально сохранить её в зоне вмешательства.
Однако противопоставлять методы как взаимоисключающие неправильно. В реальной имплантологической практике остеотом может использоваться после предварительного сверления или сочетаться с другими способами формирования ложа.
Классическая техника Summers была разработана прежде всего для участков мягкой кости и основана на последовательном применении остеотомов возрастающего диаметра.
Применение остеотомов при имплантации
Остеотомы наиболее востребованы там, где необходимо одновременно сформировать пространство под имплантат и рационально использовать имеющийся объём кости.
Конденсация мягкой костной ткани
В кости низкой плотности стандартное сверление связано с удалением части костной ткани из ложа. При использовании остеотомов губчатая кость может уплотняться вдоль стенок остеотомии.
Такой принцип особенно известен применительно к боковым отделам верхней челюсти, где качество кости нередко ниже, чем в переднем отделе нижней челюсти.
Но сама по себе конденсация не означает автоматически лучшую первичную стабильность в каждом клиническом случае. Результат зависит от анатомии, конструкции имплантата, хирургического протокола и свойств костной ткани.
Формирование имплантационного ложа
Остеотом может использоваться как один из этапов подготовки ложа после пилотного сверления. Далее инструменты увеличивающегося диаметра постепенно формируют необходимый размер.
Главное преимущество такого подхода - возможность контролировать изменение объёма кости без агрессивного удаления ткани на каждом этапе.
Расширение узкого альвеолярного гребня
Остеотомы применяются и при недостаточной ширине альвеолярного гребня. Цель процедуры - не увеличить высоту кости, а создать необходимую ширину для установки имплантата за счёт контролируемого расширения.
Инструменты вводятся последовательно, с постепенным увеличением диаметра. В зависимости от техники воздействие приводит к латеральному смещению костных стенок и расширению подготовленного канала.
Остеотомы и долота относятся к традиционным инструментам, используемым при техниках ridge split и ridge expansion, хотя сегодня для подобных задач также применяются винтовые расширители, пьезохирургические и моторизированные системы.
При этом остеотомное расширение подходит не для любого узкого гребня. Возможность процедуры определяется толщиной, высотой, качеством и морфологией кости, состоянием кортикальных пластинок и расположением соседних анатомических структур.

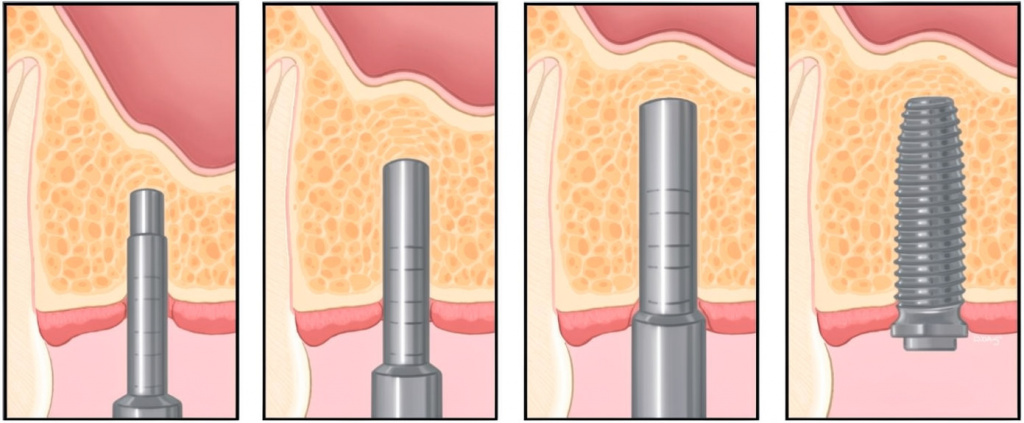

Остеотомы для закрытого синус-лифтинга
Закрытый синус-лифтинг, или транскрестальное поднятие дна верхнечелюстного синуса, - одно из наиболее известных показаний к использованию стоматологических остеотомов.
Метод применяется в боковом отделе верхней челюсти при недостаточной вертикальной высоте кости для стандартной установки имплантата.
В отличие от латерального синус-лифтинга, доступ к дну пазухи формируется через альвеолярный гребень - обычно через будущее имплантационное ложе.
Остеотомная техника подъёма дна синуса была описана Summers в 1990-х годах и стала одним из классических вариантов транскрестального подхода.
Что делает остеотом при синус-лифтинге
На разных этапах протокола инструмент может выполнять несколько задач:
-
расширять сформированное ложе;
-
конденсировать окружающую губчатую кость;
-
обеспечивать контролируемое воздействие в области дна синуса;
-
способствовать подъёму мембраны;
-
продвигать костнопластический материал - если это предусмотрено техникой.
Именно поэтому для закрытого синус-лифтинга выпускаются остеотомы разного диаметра, с вогнутым или выпуклым окончанием, шкалой рабочей длины и механическими ограничителями.
Вогнутый или выпуклый остеотом для синус-лифтинга
Универсального ответа «какой лучше» нет.
Вогнутое окончание удобно в системах, где рабочая часть используется в том числе для внесения и продвижения костного материала. нет.
Выпуклое окончание обеспечивает округлую контактную поверхность и используется в протоколах конденсации и работы в зоне дна синуса.
Например, у остеотомов HLW с выпуклой рабочей частью сферическая форма предусмотрена для снижения риска травмирования структур в зоне дна пазухи, а вогнутые модели рассчитаны в том числе на внесение костного материала через имплантационное отверстие.
Это не означает, что сама форма наконечника гарантирует безопасность. Определяющее значение имеют диагностика, расчёт рабочей глубины и соблюдение конкретного хирургического протокола.
Обязательно ли использовать костный материал
Не во всех вариантах транскрестальной техники требуется костнопластический материал. В литературе описаны успешные протоколы как с графтом, так и без него.
Систематические обзоры показывали высокую выживаемость имплантатов после остеотомного поднятия дна синуса при обоих вариантах, однако качество доказательств неоднородно, а клинический выбор зависит от исходной анатомии и поставленной задачи.
Поэтому вопрос «нужен ли костный материал» должен решаться не по типу остеотома как таковому, а на этапе планирования конкретной операции.
Как выбрать остеотом для конкретной задачи
Подбор инструмента удобнее проводить от клинической задачи к конструкции, а не наоборот.
| Клиническая задача | На что обратить внимание |
|---|---|
| Конденсация мягкой кости | Диаметр, форма окончания, последовательность размеров |
| Постепенное расширение ложа | Конусность и набор последовательно увеличивающихся диаметров |
| Расширение гребня | Геометрия инструмента, диаметр, состояние кортикальных пластинок |
| Закрытый синус-лифтинг | Форма окончания, шкала глубины, ограничитель, рабочая длина |
| Работа с костным материалом | Возможность удерживать и продвигать материал рабочей частью |
| Дистальные участки | Изогнутая или штыковидная конструкция |
| Строгий контроль погружения | Градуировка рабочей части и/или механический стоппер |
Форма рабочей части
Сначала следует определить, что должен делать инструмент: конденсировать кость, расширять ложе, работать с костным материалом или использоваться в определённой системе синус-лифтинга.
Только после этого имеет смысл выбирать форму окончания.
Диаметр
Диаметр необходимо соотносить с этапом операции и планируемым размером ложа. Особенно важен не один отдельный размер, а возможность создать логичную последовательность инструментов без резких переходов.
Прямой или изогнутый остеотом
Если рукоятка прямого инструмента затрудняет доступ или мешает выдержать правильную ось, предпочтительнее изогнутая конструкция.
Выбор особенно важен в боковых отделах, где ошибка направления может иметь большее значение, чем разница между близкими диаметрами.
Шкала и ограничитель
Для работы вблизи дна верхнечелюстного синуса контроль глубины является одним из главных критериев.
Градуированная рабочая часть позволяет видеть текущую глубину введения. Механический стоппер создаёт дополнительное физическое ограничение.
Лучше воспринимать эти элементы как дополнительные средства контроля, а не замену предоперационным измерениям.
Материал и состояние инструмента
Остеотом подвергается значительной механической нагрузке, особенно при работе с хирургическим молотком. Поэтому важны:
-
устойчивость материала к деформации;
-
коррозионная стойкость;
-
качество обработки поверхности;
-
сохранность рабочей части;
-
чёткая читаемость градуировки;
-
надёжность ограничителя.
Деформированный или повреждённый инструмент применять нельзя независимо от его первоначального качества.
Остеотом, долото и костный экспандер: в чём разница
Эти инструменты работают с костной тканью, поэтому термины иногда смешивают. Но принцип применения различается.
| Инструмент | Основной принцип работы | Типичное применение |
|---|---|---|
| Остеотом | Осевое воздействие, компрессия, смещение или формирование кости в зависимости от конструкции | Имплантация, конденсация, расширение, транскрестальный синус-лифтинг |
| Долото | Преимущественно рассечение, разделение или удаление костной ткани | Остеотомия, разделение костных фрагментов, хирургическая обработка |
| Винтовой костный экспандер | Постепенное расширение при вкручивании | Формирование и расширение имплантационного ложа |
| Полипропилен и термопластичные материалы | Позволяют создавать тонкие и эластичные конструкции | Одноразовые или специализированные ретракторы |
Граница не всегда абсолютна: в профессиональной литературе винтовые expansion-condensing инструменты также могут относить к группе остеотомов. Однако техника их введения отличается от классических инструментов, используемых с осевым давлением или хирургическим молотком.
Поэтому при заказе инструмента лучше ориентироваться на конкретную конструкцию и технику применения, а не только на название в каталоге.
Преимущества и ограничения остеотомной техники
Остеотомы дают хирургу дополнительные возможности, но не являются универсальной заменой стандартной подготовки костного ложа.
Преимущества
К преимуществам техники относятся:
-
сохранение части костной ткани, которая при сверлении была бы удалена;
-
возможность конденсации губчатой кости;
-
последовательное расширение узкого ложа;
-
применение при расширении альвеолярного гребня;
-
возможность транскрестального подъёма дна синуса;
-
отсутствие нагрева кости непосредственно от вращения рабочей части остеотома.
Ограничения
К ограничениям относятся:
-
выраженная зависимость результата от хирургической техники;
-
необходимость хорошо контролировать направление инструмента;
-
ограниченное применение при неблагоприятной морфологии гребня;
-
механическая нагрузка на кость;
-
дискомфорт для пациента при использовании молотка;
-
необходимость особенно точного контроля при работе рядом с анатомическими структурами.
Современные обзоры рассматривают классические остеотомы наряду с винтовыми экспандерами, пьезохирургией, оссеоденсификацией и другими методами. Выбор техники определяется клинической ситуацией, а не стремлением использовать один метод во всех случаях.
Возможные осложнения и техника безопасности
При правильном применении остеотом - контролируемый хирургический инструмент, но работа с костью и особенно с дном верхнечелюстного синуса требует точного планирования.
К потенциальным осложнениям остеотомной техники относятся:
-
неконтролируемое повреждение костной пластинки;
-
неправильное направление сформированного ложа;
-
избыточное погружение инструмента;
-
перфорация мембраны Шнайдера при синус-лифтинге;
-
послеоперационные кровотечения и гематомы;
-
инфекционные осложнения;
-
кратковременные вестибулярные нарушения после ударной техники.
В обзоре транскрестального синус-лифтинга среди описанных осложнений фигурировали перфорация мембраны Шнайдера, инфекции, кровотечения, носовое кровотечение, гематомы и доброкачественное пароксизмальное позиционное головокружение.
Последнее осложнение встречается редко, однако связано именно с тем, что при классической остеотомной технике импульс от хирургического молотка может передаваться на структуры черепа. Более новые обзоры также отмечают сигнал такой связи, хотя качество и объём данных остаются ограниченными.
Для снижения риска принципиальны:
-
КЛКТ и оценка анатомии до вмешательства;
-
точный расчёт доступной высоты и ширины кости;
-
соблюдение оси;
-
последовательная работа инструментами;
-
применение остеотома в соответствии с инструкцией конкретной системы;
-
контроль глубины;
-
отсутствие чрезмерного усилия при продвижении.
Обработка и стерилизация остеотомов
Многоразовый остеотом после применения должен пройти полный цикл обработки, предусмотренный для хирургических стоматологических инструментов и рекомендованный его производителем.
Особое внимание следует уделять рабочей части и углублениям вогнутых моделей: на сложном рельефе могут сохраняться биологические загрязнения.
Перед стерилизацией необходимо проверить:
1. отсутствие остатков биологических тканей;
2. чистоту рабочей поверхности;
3. отсутствие коррозии;
4. целостность инструмента;
5. отсутствие деформации стержня и рабочей части;
6. читаемость глубинных меток;
7. исправность съёмных или встроенных ограничителей.
Режим очистки, дезинфекции и стерилизации следует выбирать по инструкции производителя конкретного инструмента. Универсально переносить температурные режимы и допустимые химические средства с одного изделия на другое не следует.
Какой остеотом для чего нужен: краткая таблица
| Вариант | Когда рассматривается |
|---|---|
| Вогнутый остеотом | Конденсация, закрытый синус-лифтинг, работа с костным материалом в предусмотренных протоколах |
| Выпуклый остеотом | Конденсация мягкой кости, работа в области дна синуса |
| Конический остеотом | Последовательное формирование и расширение ложа |
| Изогнутый/штыковидный | Доступ к боковым и труднодоступным участкам |
| Остеотом со шкалой | Когда необходим визуальный контроль глубины |
| Остеотом со стоппером | Когда требуется дополнительное механическое ограничение глубины |
| Набор разных диаметров | Последовательное расширение имплантационного ложа |
Главный принцип выбора прост: сначала определяется задача и хирургический протокол, затем - форма, диаметр и конструкция остеотома. Не следует выбирать инструмент только по диаметру или внешней форме наконечника.
Заключение
Остеотомы остаются востребованными инструментами хирургической стоматологии и имплантологии благодаря возможности работать с костной тканью не только посредством её удаления, но и путём контролируемого расширения и конденсации.
При выборе инструмента важны не название и диаметр сами по себе, а совокупность параметров: форма окончания, рабочая длина, наличие изгиба, глубинной шкалы или ограничителя и совместимость с выбранным хирургическим протоколом.
Для конденсации мягкой кости, формирования ложа, расширения гребня и закрытого синус-лифтинга требуются разные подходы. Поэтому оптимальный набор остеотомов формируется под реальные клинические задачи врача и используемые в практике методики.
